一、产品概述

    KLDDH高能点火器本产品系电容储能低压高能放电系统，配以点火电缆与半导体点火枪，即构成高能点火装置（成套或单独订货）。可用于直接点燃天然气、液化石油气或柴油、重油等空气/蒸气雾化油雾。具有输出点火能量大，抗污染潮湿，抗结焦能力强，结构紧凑及安全可靠等特点，性能明显优于高压间隙点火方式。

二、工作原理

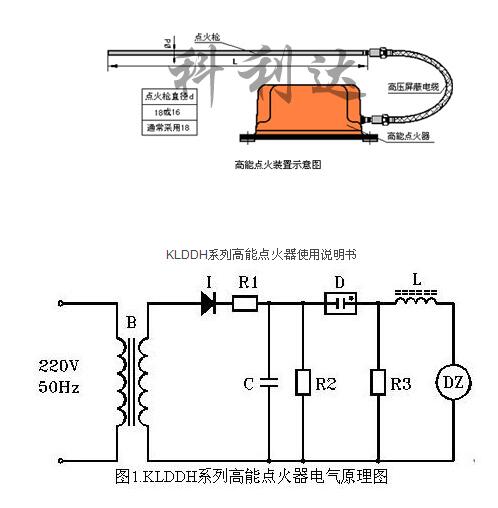

    输入交流电源经变压器B升压和硅堆I整流，成为脉动直流向储能电容C充电，C充电至放电管D的放电电压时，放电管起弧导通，电容器C中的储能送至半导体点火枪DZ产生表面火花放电，用于点火。R1为限流电阻并可用以调整火花频率，R2为泄放电阻，当点火器断电后可耗尽C中的剩余储能，以保证维修安全。R3用于当点火器与电缆、半导体点火枪联接不当时保护点火器电路。

 三、技术参数

    储    能：20J

    输入电压：220V±10% AC，50Hz

    输出电压：2500V/DC

    火花频率：14±2 Spark/s

    工作周期：30s/60s （工作/间歇）

    环境温度：≤65℃

    相对湿度：85%

    工作电流：≤7A

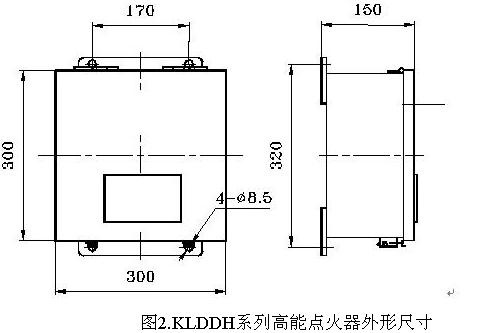

   外形尺寸：见图2

 四、安装与使用

    用点火电缆连接点火器与半导体点火枪，将高能点火器电源输入端接至相应点火开关电路中，电路向点火器送入电源后装置即可工作，使电嘴放电发火,（见图3）。

使用中应注意：

⑴ 用点火电缆连接点火器与点火枪时，必须保证电缆两端中心电极与点火器、点火枪电极之间紧密可靠地接触，并将电缆两端联接螺母适当紧固。以免因接触不良损坏电极连接件或点火器。

⑵ 升压变压器为按断续工作制特殊设计，连续发火30-45秒后，必须间隔60秒后才能再次点火，长时间连续工作可能造成点火器元器件损坏。

    注：在用户要求给出点火器工作信号时，加装的反馈信号为一对常开干触点（AC 220V 1A），当点火器工作时触点闭合给出点火器工作信号。

                              图3.KLDDH系列高能点火器外部链接

五、故障及排除

1.发火频率过低或过高

● 限流电阻R1变值或损坏。

调整或更换R1。

2.电源正常但不发火

● 点火电缆、点火器及点火枪之间的电极接触不良。

旋紧电缆两端螺母，使电极紧密接触。

● 放电管等元器件损坏。

更换。

3.发火正常，但点火不成功

● 油枪雾化不良。

调整或更换油枪雾化片等零件。

● 冷炉启动时燃油大量含水。

延长燃油自循环时间，排尽积水。

● 点火枪前端未正确伸入油枪雾化锥内。

检查、调整点火枪轴向位置，使点火枪发火端伸入燃油

雾化锥内适当位置。

六、维护

1. 徐州科利达点火枪不工作时应退出火焰区，避免其烧蚀变形或损坏。

2. 避免点火器内部进水或过度潮湿，积灰过多时应及时清扫。

附一 KLDPL系列点火电缆

    本系列电缆用于联接高能点火器与点火枪，以实现点火能量的可靠、低损耗传输。且可屏蔽点火能量的杂散辐射，防止对其他现场电子设备的电磁干扰。

1、技术参数

中心导体直流电阻率     ≤0.005Ω/m

绝缘层耐压             AC 5000V, 50Hz, 5Min

使用环境温度           ≤65℃

附二 KLDBQ系列半导体高能点火枪

    本系列点火枪采用半导体陶瓷表面放电烧蚀结构，单个火花能量达焦耳数量级，且具有起始发火电压低、耐结焦、抗污染、寿命长等特点。

1、技术参数

单火花能量：         ≥30J （实际能量由点火器决定）

发火端耐温：         700℃

枪杆直径：           Φ18

联接螺纹：           M18x1

2、使用要求

    1. 点火枪的定位应按图6，保证对油枪有适当的超前量。

    2. 点火完成后应及时退出炉膛，避免不正常烧损。

    3. 点火枪导管推荐采用Φ32x4或Φ32x3无缝管；点火枪退出炉膛后其前端应退入导管内100mm左右为宜。

点火枪超前量 C = ～100)(80
