概述

    ICS-10-30系列电子皮带秤，动态累计误差小于±1.0%，用于一般工厂皮带输送机称重，以及对破碎机、球磨机、筛分机或其它过程精确的控制给料量。也可用于监测生产量、控制产品装载及监测产品库存量。

结构组成

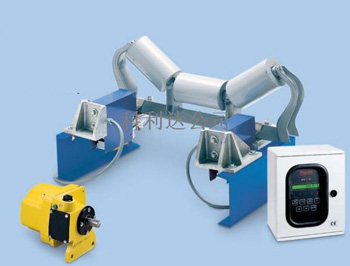

    ICS-10-30系列皮带秤主要由以下几部分组成：10-30型全悬浮式称重桥架、60-12C型测速传感器、称重传感器、SM2001型积算器。

工作原理

   称重桥架中的称重传感器检测皮带上物料重量，送入积算器；测速传感器检测皮带速度，将速度信息送入积算器。积算器把接收到的速度信号及重量信号进行处理，得到物料的累计量及瞬时流量。

10-30型称重秤架

    10-30型称重桥架为全悬浮式秤架，含一组托辊，采用单只称重传感器支承，，这种封闭装置可以防震、防潮、防腐及防止物料堆积。

   称重桥架的主梁采用矩型钢管，这使整个称重桥架具有足够高的钢性、较小的自重，外表积灰面积达到最低。为了保证整个系统的稳定性，高精度电阻应变片式传感器安装于受拉部位，以减少非线性误差。

   称重桥架可以直接装在各种不同宽度的皮带输送机架内，位于上下皮带之间，不占用空间高度。它是一个已在工厂组装好的整体，可以迅速方便地安装和校准。

特点

◇无运动或磨损部件，维护量极小：

◇抗侧向力、水平分力设计，皮带跑偏、水平分力影响极小

◇整体变形小于0.1mm

◇高强度矩形管，保持校准的稳定，减少物料堆积及零点漂移

带宽 500 650 800 1000 1200 1400 ≥1400

A 520 670 870 1100 1350 1600 　

B 720 870 1070 1300 1550 1750 　

C 770 920 1120 1350 1600 1800 　

D 拖辊间距
