2000系列型称重仪表：

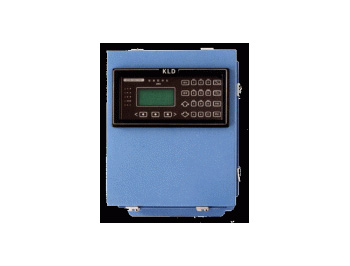

    KLD2000称重仪表是本公司开发的具有皮带秤称重仪表.其抗干扰能力强,中文点阵式VFD显示,智能化菜单操作,可直接替换10-201型和10-301型皮带秤仪表,是老型号仪表的理想换代产品.
KLD2000系列仪表按功能上分皮带秤用KLD2101型和给煤机、配料秤用KLD2105型两种，按安装方式分壁挂式和嵌入式两种。
一、KLD2101型称重仪表主要特点：
    该议表采用美国WINBOND公司一体化MCU，该MCU内置64K FLASH程序存储器及看门狗时钟电路，20位A/D转换器，数据存储器采用SDRAM具有掉电自保持功能，不会丢失皮带秤参数，功能操作界面同MT2000系列，显示采用点阵式VFD屏，可显示四行中文，人机对话式菜单设计，操作、校准特别方便。具有自动调零、自动调间隔、故障自诊断、高/低限报警、多站通讯等多种功能。
▲  积算功能：
称重传感器输出单位重量信号和速度传感器输出单位皮带速度信号相乘，积算出输送物料瞬间流量，单位长度的重量与运行长度的积算出输送物料累计量，然后转化成工程单位。
▲  自动调零：
通过自动调零菜单，积算器将自动计算并建立一新的零点。
▲  自动调间隔：
通过操作相应菜单，可实现挂码校准、链码校准、电子校准，实物校准等皮带秤标定方式。
▲  数字量输入输出：
主板带三路开关量输入和三路开关量输出，输入可编程为外部报警，累计复位、远程调零等；输出可编程为高低流量报警，故障报警，累计量脉冲输出（固态继电器形式）等，输入输出都具有光电隔离保护电路。
▲  模拟量输入输出板（可选）：
仪表可选安装模拟量输入输出板，一路4-20mA电流输入或1-5V电压输入（通过跳线选择）。两路4-20mA电流输出，电流输出可编程为流量及控制输出。
▲  通讯板（可选）：
仪表可选安装通讯板，可使用标准RS-232或RS-485（通过跳线选择）串行接口与上位机通讯板采集仪表数据并对仪表进行操作，具有双向通讯功能，通讯协议采用PS-MASTER，也可连接串口打印机。
▲  应用领域：
ICS-17A，ICS-17B，ICS-14A，ICS-20A，ICS-20B，ICS-30A系列电子皮带秤。
